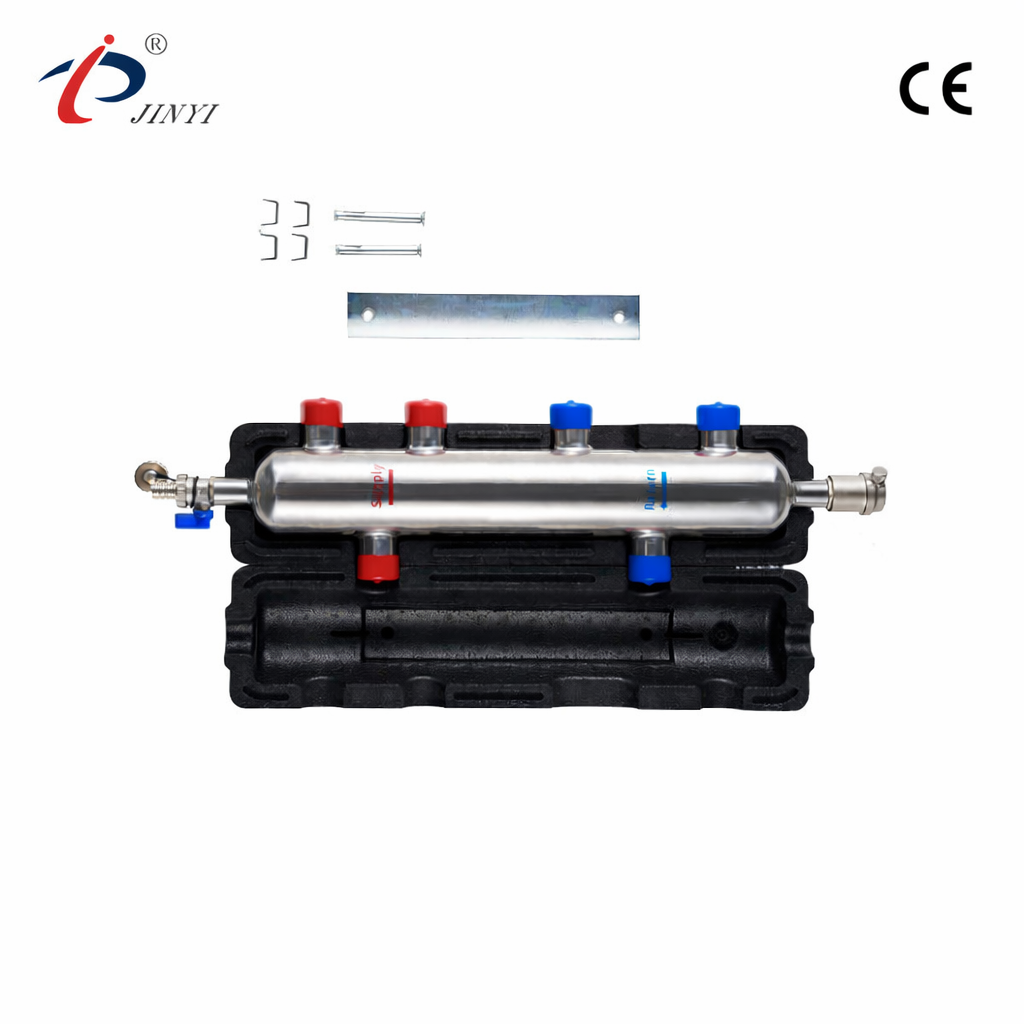

Specificering av hydrauliska separatorer i HVAC-design: En konsultreferens

Där den hydrauliska separatorn sitter i designsekvensen

För MEP-konsulter är den hydrauliska separatorn (frånkopplingstanken) vanligtvis en av de sista större komponenterna i anläggningsrummet som är låsta i schemat, eftersom dess storlek beror på beslut som fattats tidigare - primärslingans flödeshastighet, antal sekundära pumpzoner och om strategin med variabelt primärflöde eller konstant primärflöde används. Att specificera det för tidigt, innan zonbelastningar är slutgiltiga, är en vanlig orsak till senare ändringar av anläggningsrumslayout.

När primärflödet har bekräftats är separatorns funktion i designen enkel att dokumentera: den kopplar bort primära och sekundära kretsar så att var och en kan designas, styras och balanseras oberoende, vilket i sin tur förenklar styrsekvensen som skrivits in i BMS-specifikationen.

Artiklar som vanligtvis ingår i schemat

• Designa flödeshastighet och anslutningsstorlek, dimensionerad efter primärkretsens toppbehov.
• Kroppsmaterial och tryckklassificering, anpassad till primäranläggningens driftsförhållanden.
• Anslutningstyp (flänsad/gängad) överensstämmer med angränsande rör som anges på annat ställe i dokumentet.
• Integrerade funktioner krävs, såsom ventilation eller smutsavskiljning, om en kombinerad funktionsenhet är avsedd att ersätta separata luft/smutsavskiljare.
• Isoleringskrav, där separatorn är placerad i ett konditionerat eller okonditionerat anläggningsutrymme.

Koordinationsanteckningar för växtrumslayouten

Eftersom tanken måste sitta mellan de primära och sekundära pumpsatserna, bör dess fysiska fotavtryck och anslutningsorientering samordnas med ritningen av anläggningsrummets layout innan pumpscheman slutförs - flytta en separator efter att pumpkurvor har valts framtvingar ofta en ny kontroll av NPSH och rördragning. Konsulter som arbetar med en tillverkare som också tillverkar grenrörsfästen, ventiler och klämmor för samma anläggningsrum kan ibland minska koordinationskostnader genom att specificera kompatibel anslutningshårdvara från en källa.

Vanliga frågor

Vid vilket konstruktionsstadium ska den hydrauliska separatorn dimensioneras?

Efter att primärslingans flödeshastighet och sekundärzonens pumpkonfiguration har slutförts, för att undvika storleksändring senare i anläggningsrummets layout.

Undviker att specificera en hydraulisk separator behovet av separata luft- och smutsavskiljare?

Inte alltid — detta beror på om den valda enheten har integrerade ventilations- och smutsavskiljande funktioner; kontrollera tillverkarens modellspecifikation.

Kan anslutningsstorlekar och material anpassas för att matcha en befintlig rörledningsspecifikation?

Ja – tillverkare som Jinyi kan tillverka tankar till anpassade anslutningsstorlekar och karossmaterial för projektspecifika specifikationer.

Begär tekniska ritningar och ett specifikationsdatablad för JY-serien via Decoupling Tank produktsida .
